Active RFID 在远距离车辆门禁系统解决方案
发布者:admin 发布时间:2008-12-25 11:56:28 阅读:4002

——不停车管理系统

  挑战和需求

  随着人民生活水平的日益提高,汽车的总拥有量也开始迅猛增长。如何对单位内部车辆的进出进行高效优质的智能化管理,越来越成为各行政部门及企事业单位所重视。基于Active RFID的远距离车辆门禁系统处于市场前沿,技术含量高,通过对远距离快速移动目标进行非接触式信息采集处理,实现对进出车辆的快速自动识别和自动管理,是传统管理方式的最佳升级选择。总体来说,该系统将从以下几个方面为用户显著改善服务质量,提高服务水平:

  1、树立全新的物业管理形象。现代化的高科技产品的使用,一定会使企业的物业管理形象和知名度得到很大的提高。采用智能停车场管理系统,无论从产品的造型方面,还是自动管理所带来的先进性和科学性,都将会给物业管理树立起良好的形象,使企业成为科学管理的楷模。

  2、严格的收费管理 。对于目前的人工现金收费方式,一方面劳动强度大,效率低,另外一个主要的弊端就是财务上存在很大的漏洞易造成现金流失。使用射频智能停车场管理系统之后,所有车辆的收费都是经过电脑确认和统计,杜绝了失误和作弊,保障了车场投资者的权益。

  3、增强了安全管理。一卡一车,资料存档,保证停车场停放车辆的安全。人工发卡、收卡,难免有疏漏的时候,因为没有随时记录可查,丢车或谎报丢车的现象时有发生,给停车场带来诸多麻烦和经济损失。采用智能停车场管理系统之后,月租卡和储值卡消费者均在电脑中记录了相应的资料,卡片丢失后可及时补办。

  4、防伪性能好。因为射频识别卡的保密性极高,它的加密功能一般电脑花上十年的时间也解不了,所以不容易伪造。

  5、耐用可靠,操作过程全自动化。本系统采用的有源射频识别卡,免维护,使用寿命长,全密封,免接触,防尘防水,无需人为开启闸门,系统自动读卡、验卡,打开闸门,既节约人力又节省时间。

  本系统同时也解决了各单位所面临的车辆管理问题,既可应用于内部车辆进出单位大门的跟踪控制管理,也可应用于内部停车场的全自动、无人值守管理,对公交公司停车场、军队车辆出入大门、学校大门、电力公司大门等场合尤其适用。

  应用方案

  系统采用世界领先的微波频段远距离射频识别技术,每部车辆上均安装有一张预先在系统注册的有源感应卡。有源感应卡会不断的发射微波信号,当安装在出入口附近的远距离阅读器接收到感应卡信号后,远距离读卡器通过485(或者韦根)接口将卡信号发给通道控制器。通道控制器判断卡片的合法性,如果合法,则控制器上的继电器动作,驱动道闸开启,允许车辆出入,否则不予放行。可在门卫处安装一台计算机,用来实时监控车辆出入记录,包括车辆部门、司机姓名、牌照以及照片。可配合图像抓拍模块,在车辆出入时,实时抓拍当前车辆照片并保存在数据库中。

  以下为两种较为典型的应用模式的示意图:

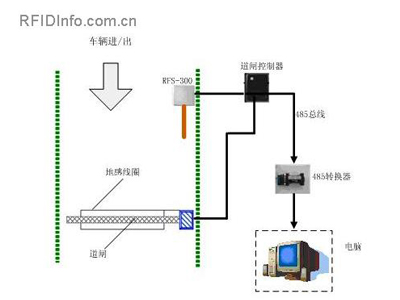

  模式一、单通道进出控制:通道宽度2-4米,读卡距离最好限定在10米以下,如有需要可以不必停车,车速控制在60公里/小时以下为宜,感应卡选择SP-TGS-300/301,将其安装在车的挡风玻璃后面或者车内合适地方。SP-RFS-300阅读器用不锈钢立柱固定在通道旁或者悬于通道顶部恰当位置,安装时可根据现场实际情况调整至最佳离地高度和角度。

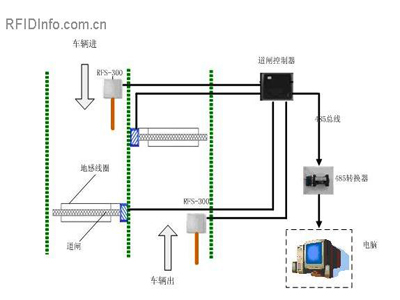

  模式二、双通道进出控制:通道总宽度4-6米,一进一出,读卡距离限定在10米以下,若有需要可以不必停车,车速控制在60公里/小时以下为宜。感应卡选择SP-TGS-300/301,将其安装在车的挡风玻璃后面或者车内合适地方。SP-RFS-300阅读器用不锈钢立柱固定在通道旁或者悬于通道顶部恰当位置,安装时可根据现场实际情况调整至最佳离地高度和角度。

  方案特点

  远距离:阅读距离10米以内轻松实现。由于车辆门禁的实际要求,读卡距离不宜过长。本方案无须人工靠近刷卡或要在指定区域内通过才能识别,实现全自动识别,可以避免在恶劣天气下司机必须摇窗靠近阅读器才能刷卡等问题。在高峰时间可有效缓解出入库车辆过多、排队刷卡带来的堵塞问题。

  运行稳定:有源卡阅读距离稳定,不易受周边环境影响。而且,有源卡可以有效突破汽车防爆金属网的屏蔽作用,顺利与阅读器交换数据。

  支持高速度移动读取,标识卡的移动时速可达200公里/小时。

  高可靠性,环境温度-40℃-85℃内能完全正常运行,尤其是在北方低温和南方高温状态下更显优势,可以有效抵抗空气中的灰尘和污染物。

  高抗干扰:对现场各种干扰源无特殊要求,安装方便简单。

  全球开放的ISM微波频段,无须申请和付费。

  超低功耗:使用寿命长,平均成本低,并且对人体安全、更健康,无辐射损害。

  产品介绍

  1、有源感应卡 SP-TGS-300/301

  有源感应卡为标识每辆汽车唯一身份的有源电子标签,其主要技术性能如下:

  识别距离 最远80米(与SP-RGS-300,空气中)

  工作频段 2.4-2.48G

  接收灵敏度 -80 dbm ~ -90 dbm

  存储空间 标准97字节,可扩充

  期望电池寿命 5年

  掉电保存期 10年以上

  ID号码 64 bit

  工作温度 -40℃ ~ +80℃

  保存温度 -60℃ ~ +85℃

  抗电磁干扰 10V/m 0.1~1000MHz AM调幅电磁波

  震动 10~2000Hz 15g 三个轴

  自由跌落 1500mm 混凝土地面,每个面各两次

  2、阅读器(刷卡器)SP-RFS-300系列

  主要技术性能如下:

  识别速度 1000 个标签/秒

  防碰撞处理 200个标签同时读取

  识别距离 最远80米(与SP-TGS系列标签,空气中)

  工作频段 2.4-2.48G

  输出功率 ≤3 dBm(可软件调整)

  微波通讯检错 CRC16循环冗余校验

  天线极化 定向/全向

  标准/认证 CE;FCC;ISO9001

  电源 6~12V DC(MAX 30mA)

  通讯接口 RS232/485/威根 波特率:4800~115200

  工作温度 -40℃ ~ +80℃

  保存温度 -60℃ ~ +80℃

  抗电磁干扰 10V/m 0.1~1000MHz AM调幅电磁波

  可靠性 MTBF ≥ 70000小时
